Multicast VPN (MVPN) möjliggör multicast över L3VPN. En viktig komponent för MVPN är BGP, safi MVPN kan göra två saker: Auto-Discovery routes och C-mcast signaling. PE-CE är alltid PIM men underlay i core kan göras på en mängd olika sätt och stäm därför alltid av med Ciscos dokumentation över MVPN-profilerna.

MLDP

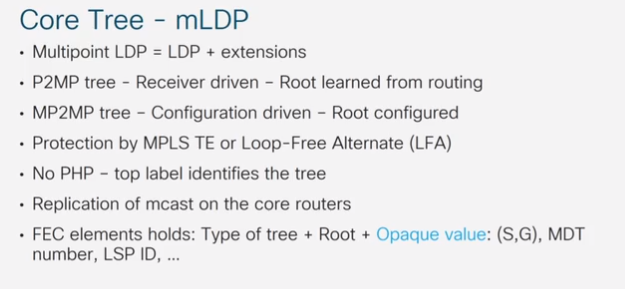

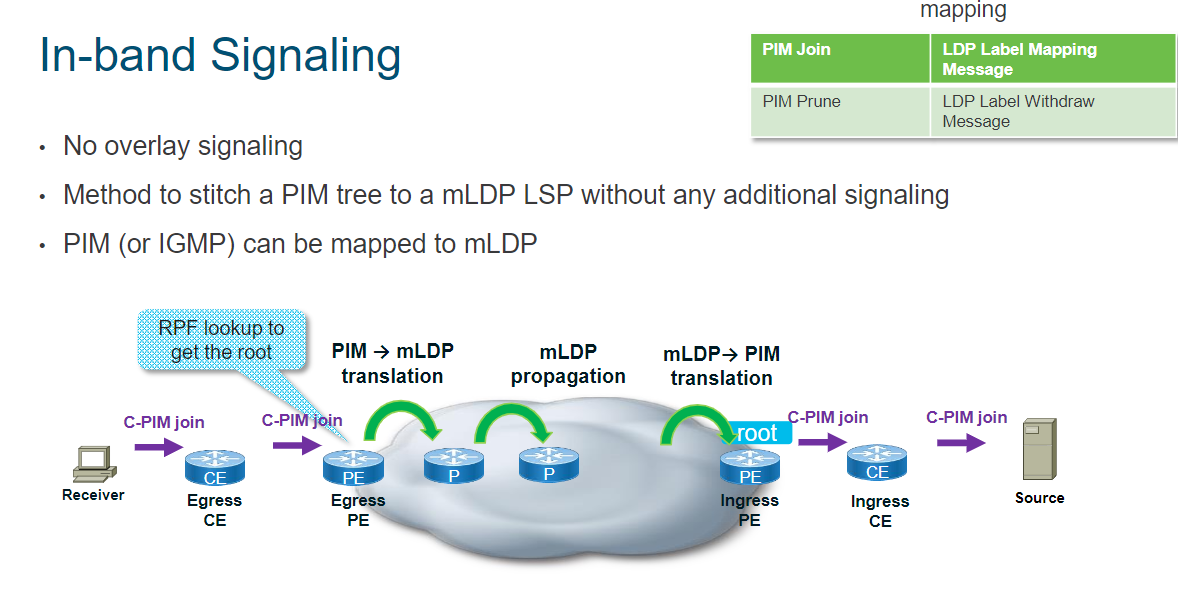

Multicast Label Distribution Protocol (MLDP) är en extension till LDP som används för att sätta upp P2MP och MP2MP LSP:er i MPLS-nätverk. I overlay (allt som har med vpn/vrf context att göra) kan man använda PIM och/eller BGP för control plane. Det finns även in-band signaling med MLDP, det man gör i praktiken är att stitcha ihop customer pim tree med MLDP LSP:er i core. Detta är inte superskalbart eftersom P-noder måste hålla state för kunders multicast-träd. I varje MLDP-träd finns en root, för att lösa root node redundancy kan man antingen köra med en phantom root (olika masklängd på loopbacks) eller med två parallella root-noder. Det senare kräver mer state men har snabbare konvergens eftersom all signalering redan är gjord. Eftersom alla är med i båda träd kan man skicka multicastströmmar i valfritt träd. Med MLDP swapas label per hop men det finns ingen PHP. Det finns stöd för FRR.

MLDP utbyts som en capability, alla plattformar har inte stöd för MLDP.

show mpls ldp capabilities show mpls mldp neighbors

Core tree types. Ciscos namn kontra RFC:

Default MDT = Multi-directional inclusive PMSI
Data MDT = Selective PMSI
Partitioned MDT = Multi-directional selective PMSI

IOS

Konfiguration

ip multicast mpls mldp mpls mldp logging notifications

Exempel

ip multicast-routing vrf VPN_A distributed ! vrf definition VPN_A vpn id 100:100 address-family ipv4 mdt default mpls mldp 11.11.11.11 mdt data mpls mldp 110 mdt data threshold 30

Verify

show ip multicast mpls vif show mpls mldp database brief show mpls mldp root ping mpls mldp mp2mpmdt0

Det finns ingen MBB by default.

mpls mldp make-before-break delay 5000

IOS-XR

Konfiguration

multicast-routing address-family ipv4 interface Loopback0 enable ! mpls ldp mldp logging notifications

Verify

show mpls forwarding p2mp show mpls mldp forwarding show mrib mpls forwarding

Om man kör t.ex. Segment Routing har man inget behov av LDP, då kan man köra MLDP only.

mpls ldp capabilities sac mldp-only

MoFRR MoFRR bygger två träd, egress PE måste ha IGP ecmp till ingress PE.

mpls ldp mldp address-family ipv4 mofrr

Unified MPLS

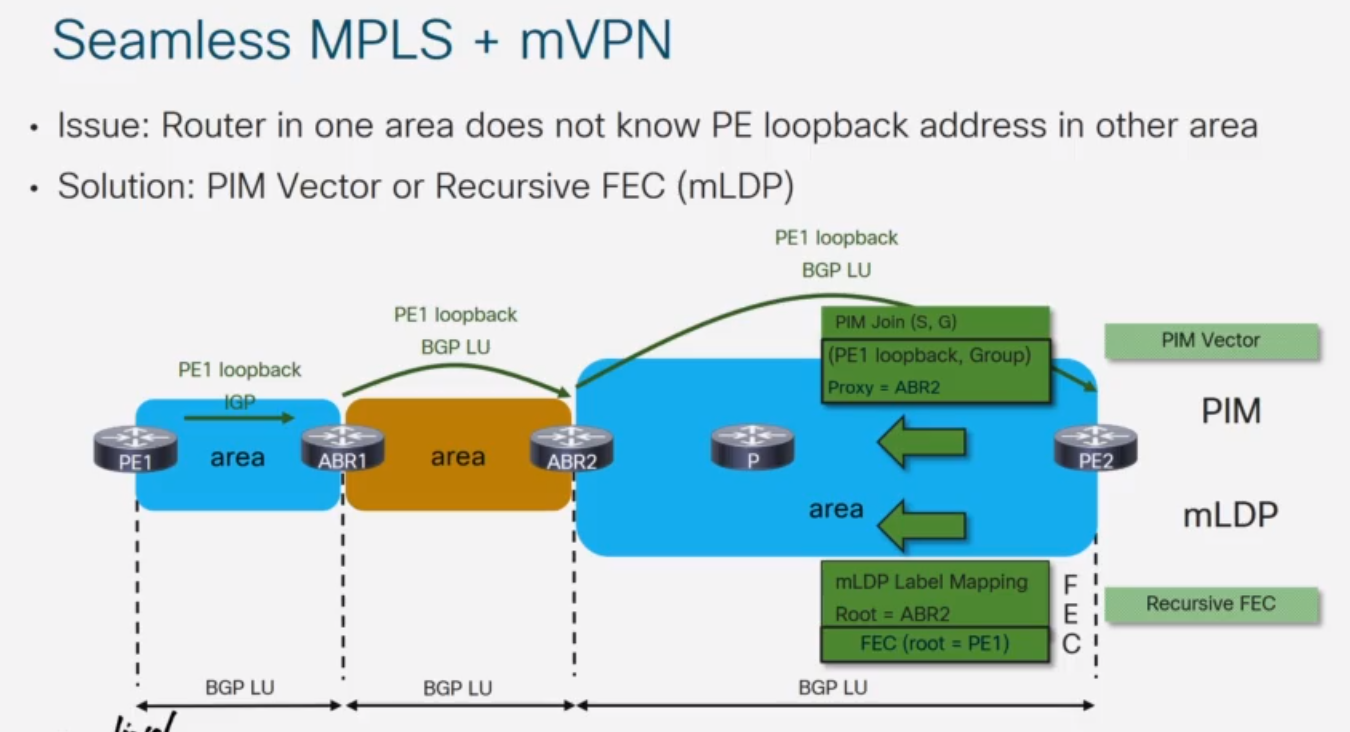

MVPN över unified MPLS eller Inter-AS MPLS option C funkar faktiskt men det är en växel man måste slå på i egress PE.

IOS-XE

mpls mldp forwarding recursive-fec

IOS-XR

mpls ldp mldp address-family ipv4 recursive-fec
