Netflow är ett Cisco-properitärt protokoll som används för att kunna exportera data om vilka adresser och protokoll som används i ett nätverk och hur mycket trafik de genererar. De vanligaste versioner som används är 5 och 9. Den stora skillnaden är att v5 inte har stöd för IPv6 eller MPLS. Samt att v5-paket har ett fixerat paketformat. Paket för version 9 kan se olika ut och man kan ändra det med templates. Det finns även IETF-standard, IPFIX. Se även Cisco SPAN.
Komponenter:
- Flow exporter, t.ex. en router
- Flow collector, t.ex. Pmacct
- Analysis application, t.ex. Ntopng, FastNetMon
Paket

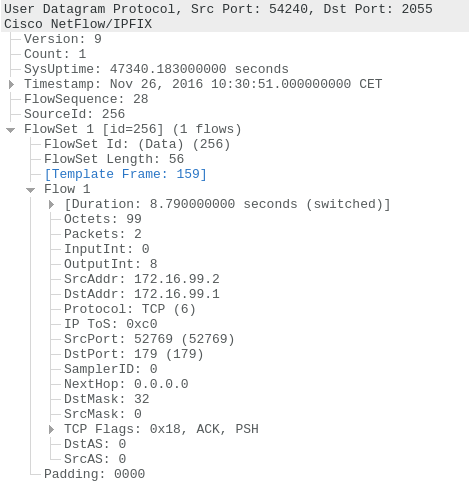

Ett NetFlow-paket skickas med UDP och kan innehålla metadata om flera trafikflöden.

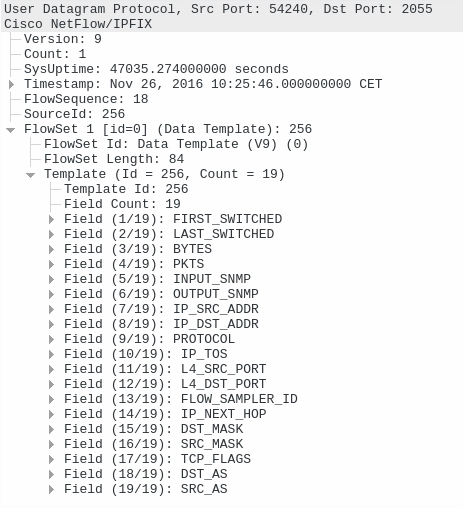

Om man använder version 9 så skickar Cisco-enheter en NetFlow-template var 20:e paket så mottagare vet vilken information NetFlow-paketen innehåller.
Konfiguration
Legacy IOS syntax
int gi0/0
ip flow ingress
ip flow egress
Top-talkers
ip flow-top-talkers
sort-by bytes
top 5
Show
show ip flow top-talkers
show ip cache flow
ASR
IOS-XE använder den modernare syntaxen som kallas Flexible NetFlow. Man kan även definiera och använda egna flow records, dvs vilken information som ska exporteras. OBS en ASR 1000 kan inte använda sitt management-interface som source för NetFlow-exporten.
flow exporter COLLECTOR
destination 10.0.0.10
transport udp 2055
source gi0/1
export-protocol netflow-v9
flow monitor FLOW-MONITOR
record netflow ipv4 original-input
exporter COLLECTOR
cache timeout active 60
interface gi0/3
ip flow monitor FLOW-MONITOR input
"Random Sampled NetFlow is more statistically accurate than Sampled NetFlow." - Cisco
sampler SAMPLER-1
mode random 1 out-of 1000
interface gi0/3
ip flow monitor FLOW-MONITOR sampler SAMPLER-1 input
Verify
show flow exporter
show flow interface
show flow monitor
show flow exporter statistics
show flow record
show sampler
MPLS-aware NetFlow
interface gi2
mpls netflow egress
EzPM
Med Easy Performance Monitoring så autokonfas allt man behöver utifrån en färdig profil, man kan välja mellan prestanda, upplevelse och statistik. Man får tillgång till alla Application, Visibility and Control (AVC) features.
performance monitor context EzPM profile application-experience
exporter destination 10.0.0.10 source loopback0 transport udp port 2055 [vrf]
traffic-monitor all
interface Gi0/1
performance monitor context EzPM
Verify
show performance monitor context EzPM
Nexus
feature netflow
flow exporter COLLECTOR
destination 10.0.0.10 use-vrf management
version 9
transport udp 2055
source mgmt 0
flow monitor FLOW-MONITOR
exporter COLLECTOR
record netflow-original
Ska man samla in netflow på ett interface i ett F3-kort måste sampler användas.
sampler SAMPLER-1
mode 1 out-of 5
Interface
interface Ethernet1/1
ip flow monitor FLOW-MONITOR input sampler SAMPLER-1
Verify
show flow record netflow-original
show flow exporter
show flow monitor
show flow interface
Layer 2 Man kan även exportera metadata för L2-trafik med netflow. Notera att flow monitor måste ha flow records för L2, dvs Vlan, MAC och ethertype.
interface e1/1
switchport
layer2-switched flow monitor FLOW-MONITOR input
IP Accounting
IP Accounting är en annan feature i IOS som också kan användas för att kolla trafik lokalt, dock mindre populär än NetFlow.
ip accounting-threshold 1200
ip accounting-list 10.0.10.0 0.0.0.255
int g2/0
ip accounting output-packets
show ip accounting
clear ip accounting
Stores the old accounting database into a checkpoint
show ip accounting checkpoint
Det går även att kolla MAC-adresser.
interface gi2
ip accounting mac-address input
show interface gi2 mac-accounting
