Cisco IOS har stöd för diverse protokoll för mgmt och filöverföring.
Kontrollera vilka portar som är aktiva: show control-plane host open-ports
Samt vilken service som använder vilken port: show ip port-map
HTTP
ip http server
ip http secure-server
show ip http server all
Filöverföring med HTTP brukar vara snabbare än tftp och scp.
copyhttp://10.0.0.10/ios.binflash:
DNS
Server
ip dns server
ip dns spoofing 2.2.2.2
ip name-server 8.8.4.4 8.8.8.8
ip domain round-robin
Verify
show ip dns primary
debug domain
Hosts
ip host r1 10.0.0.10
show hosts
NTP
NTP är väldigt effektivt för att synkronisera klockan mellan två system, ett paket i minuten räcker för att synka det till en millisekunds noggrannhet. I nyare versioner av IOS används NTPv4 (show ntp information) och det finns därmed stöd för IPv6. Det går dock att ställa NTP-version per interface eller peer. Offset måste vara mindre än 1000 msec för att servern ska anses sane. Om det är mycket offset så kommer synk-processen att ta lång tid.
Packet types
- Control messages: peer status och set management parameters
- Update/request messages: time synchronization
ntp logging
debug ntp all
Tidszon (Sverige)
clock timezone CET 1
clock summer-time CEST recurring last sunday march 02:00 last sunday october 03:00

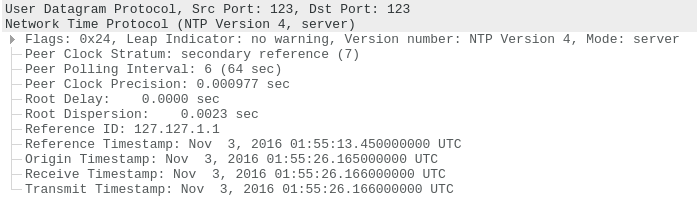

Server
ntp master#8 är default
show ntp packets mode server

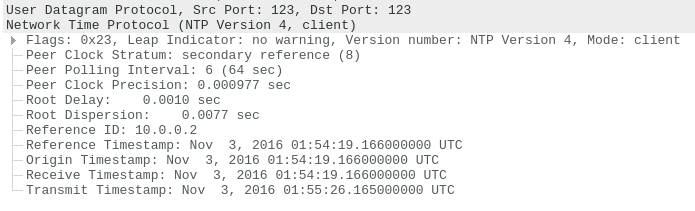

Klient
ntp server 10.0.0.10
ntp server vrf Mgmt 130.236.254.102
OBS det kan ta lång tid innan klient synkar med server första gången.
Peer Båda enheter kan uppdatera sina klockor mot varandra, som ett NTP-kluster
ntp peer 10.0.0.10 [key 20]
Verify För att veta att NTP fungerar som det ska kan man kolla på reach-fältet. Det är en 8-bitars buffer där varje lyckat paket representeras av en 1:a och det som står i reach-fältet är på basen 8 så det man vill se är 377, annars betyder det att någon av de senaste 8 ntp-paketen inte kommit fram. När server och klient närmar sig synk och inga paket droppas kommer poll-intervallet att öka över tid, till max 1024. Det går ej att ändra routerns NTP poll intervall eftersom det bestäms av en heuristisk algorithm.
show ntp status
show ntp associations
Ställ klockan manuellt. Kan göras för att skynda på klocksynkronisering.
clock set 12:00:00 20 July 2020
Access control Med ACL, NTP Access control levels:
ntp access-group ipv4
Authentication enable authentication, configure a key with a key index, trust the key.
ntp authenticate
ntp authentication-key 20 md5 SECRET
ntp trusted-key 20
show ntp associations detail | inc auth
Broadcast NTP-paket går även att skicka med broadcast eller multicast, detta händer alltså utan att klienten "beställer" det.
interface gi2
ntp broadcast|multicast
ntp broadcast key 20
Receiver
int vlan 101
ntp broadcast|multicast client
Others Default-inställningar
ntp max-associations 100
ntp allow mode control 3
ntp mindistance 1
ntp maxdistance 8
Enable hardware clock synchronization
ntp update-calendar
If my peer or configured master's clock is more than 1,000 seconds (default) off of my clock, reject the update and syslog.
ntp panic update
Distance, 1 är slow convergence, 16 är fast
ntp maxdistance <1-16>
Orphan kicks in when we lose sync with our server. The number here is a stratum number, and must be a number lower than your real upstream NTP server
ntp orphan <1-16>
NX-OS
NX-OS kör också NTPv4.
feature ntp
ntp logging
Cisco Fabric Services (CFS) kan användas för att distribuera NTP-konfigurationen mellan Nexus-switchar. När man gör NTP-konfiguration så blir NTP låst network-wide (Fabric Lock).
ntp distribute
ntp master
ntp server 10.0.1.10
ntp source-interface loopback0
ntp commit / abort
Verify
show ntp status
show ntp peers
Notera att det endast är en VDC som synkar klockan i switchen.
clock protocol ntp vdc
SCP
Secure copy protocol på IOS kräver AAA för user authentication och authorization eftersom copy är ett exec-kommando.
Server
ip scp server enable
Push ios to switch
scp ios.bin admin@10.0.0.10:ios.bin
Fetch ios from server
copy scp://10.0.0.10:ios.bin flash:ios.bin
TFTP
Server, dela ut fil med TFTP.
tftp-server nvram:startup-config alias TEST
Klient
ip tftp source-interface loopback0
copytftp://10.0.0.10/TESTnull:
För att säkerställa interoperability med gamla TFTP-servrar kan man behöva ställa ner blocksize.
ip tftp blocksize 1024
Debug
debug tftp events
FTP
Server, because of numerous vulnerabilities (bug ID CSCse29244, IOS crash when transferring files via FTP) Cisco has removed the FTP server functionality from recent IOS releases.
Klient
no ip ftp passive
ip ftp source-interface Loopback0
ip ftp username USER
ip ftp password SECRET
