Den vanligaste L2-tekniken nuförtiden är Ethernet men det finns andra.
HDLC
Ciscos implementation av HDLC har ett 2-byte stort Type-fält som gör det properitärt, detta för att stödja multipla protkoll över HDLC-länkar. HDLC är default enkapsulering på seriella interface på Cisco-routrar och keepalives skickas default var 10:e sekund. DCE-änden av kabeln står för clockrate.
DCE eller DTE?
show controllers serial 0/0
HDLC är default.
interface serial 0/0
encapsulation hdlc
show interface serial 0/0
PPP

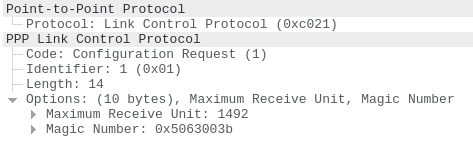

PPP använder likadan header som ursprungs HDLC men har ett Protocol-fält så det blir i princip Cisco HDLC. Det har dessutom fler features. PPP använder kontrollprotokoll för L2 och L3. För L2 heter dessa Link Control Protocol (LCP) och för L3 heter de Network Control Protocol (NCP). Ett exempel på PPP NCP är IPCP för IP och möjliggör dynamic address assignment. När LCP har förhandlat klart om Link Quality Monitoring, Looped link detection, LB/MLPPP och autentiseringsmetoder och sett resultat av dessa tar NCP vid.
interface serial 0/0
encapsulation ppp
show interface serial 0/0
LQM ställs med:
ppp quality <%>
Peer neighbor route är en PPP feature som låter connected interfaces som inte är på samma subnät att kommunicera. Detta är användbart t.ex. när man använder ip unnumbered interfaces på PPP-länken men kan stängas av om interfacen befinner sig på samma subnät. Detta är påslaget default på Cisco IOS när man använder PPP-enkapsulering.
interfaceno peer neighbor-route
Authentication
PPP har bl.a. stöd för PAP, CHAP, MS-CHAPv1/v2 och EAP.
PAP
username R2 password SECRET
interface serial 0/0
ppp authentication pap
ppp pap sent-username R1 password SECRET
CHAP, default används routerns hostname som username.
username R2 password SECRET
interface serial 0/0
ppp authentication chap
ppp chap hostname R1
ppp chap password SECRET
Använd andra metoden som fallback genom att ange dem på samma rad.
ppp authentication chap pap
Troubleshoot
debug ppp authentication
Compression
Det finns två typer av compression, layer 2 payload compression och TCP/RTP header compression. Payload compression funkar bäst med stora paket medans header compression funkar bäst med små paket. L2 payload compression kan göras med stacker, MPPC eller predictor. De första två använder lite mer CPU men brukar resultera i bättre ratio.
compress predictor
TCP Header. Detta är legacy-metoden för att konfigurera det, man kan också använda MQC.
ip tcp header-compression
Encryption
ppp encrypt mppe 40 required
Verify
show compress details
show ppp mppe
MLPPP
Multilink PPP är en teknik för att L2-lastdela på två eller fler parallella seriella länkar. MLPPP fragmenterar frames och skickar dem över olika länkar.
interface multilink1
encapsulation ppp
ppp multilink
ppp multilink group 1
interface serial 0/0
encapsulation ppp
ppp multilink
ppp multilink group 1
Verify
show ppp multilink
show interface multilink1
Interleaving För att förhindra att små delay-känsliga paket hamnar bakom stora paket som tar lång tid att serialisera kan man använda LFI. Det är ett Cisco QoS tool som gör att de små paketen kan skickas mellan fragmenten av de stora paketen.
interface multilink1
ppp multilink fragment-delay 10
ppp multilink interleave
PPPoE

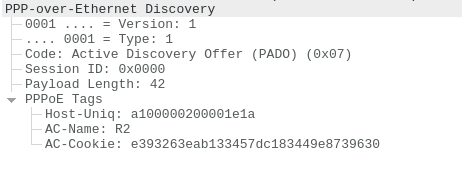

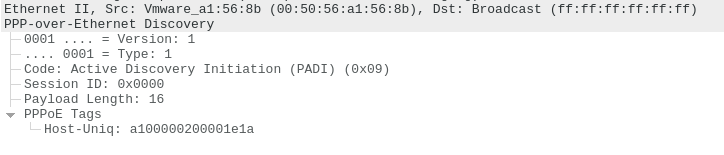

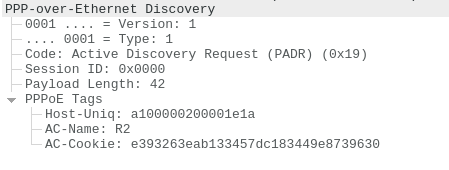

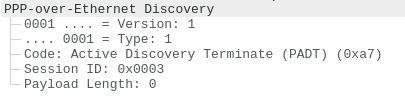

PPPoE (RFC 2516) är enkapsulering av PPP över ethernet och används mest i gamla DSL-tjänster. Det använder en ethernet-baserad discovery-funktion för att klient ska hitta till server. PPPoE har inte support för MLPPP.

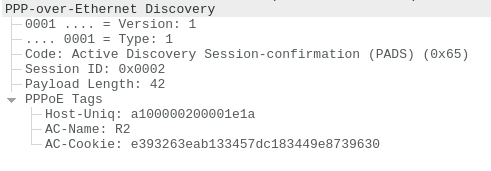

När MAC-adressen för servern är känd och sessionen är upprättad kan PPP ta vid.
Server
På ethernet-interfacen behöver man inte ha någon IP-adress alls eftersom discovery-funktionen är ethernet-baserad.
bba-group pppoe global
virtual-template 1
sessions per-mac limit 2
interface gi2
no ip address
pppoe enable group global
interface virtual-template 1
ip address 192.168.0.1 255.255.255.0
peer default ip address pool PPPoE
ip local pool PPPoE 192.168.0.10 192.168.0.20
Klient

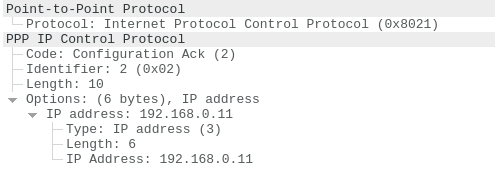

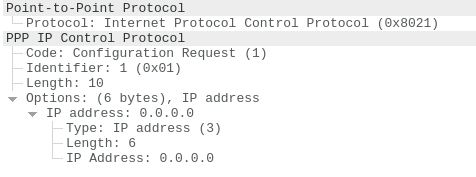

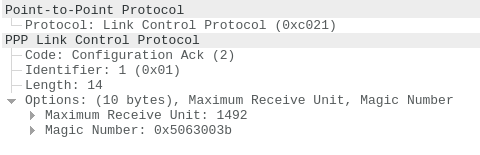

PPPoE-klienter bör ha MTU 1492 på sina dialer interface för att undvika fragmentering på ethernet-interface eftersom PPPoE lägger på 8 bytes header. Man kan använda statiska ip-adresser, ip unnumbered eller dynamiska med hjälp av IPCP på PPP-interfacet.
interface Fa0/1
no shut
pppoe enable
pppoe-client dial-pool-number 1
interface Dialer1
ip mtu 1492
ip tcp adjust-mss 1452
encapsulation ppp
ip address negotiated#IPCP
dialer pool 1
Verify
show pppoe summary
show ppp all
show pppoe session
show derived-config interface virtual-access1.1
Default route PPP kan dynamiskt installera en default route när IPCP-förhandlingen lyckas och ta bort den igen när dialer-interfacet går ner. Denna route är en static route och får därmed AD 1 så det går ej att trumfa den.
interface Dialer1
encapsulation ppp
ppp ipcp route default
SNMP
snmp-server enable traps pppoe
