Cisco L2 Security
Se även Private VLANs, DHCP Snooping och Cisco L3 Security.
Frame Block
Ändra beteende på en switch så att unknown unicast droppas. Fungerar som säkerhetsmekansim om CAM går fullt för då floodas inte alla frames.
switchport block unicast
switchport block multicast
Port Security
När man slår på port-security på en port så är default MAC learning method "dynamic". Det betyder att switchen säkrar MAC-adresser ingress när de passerar interfacet. Om en ny MAC-adress kommer in och max antal tillåtna MAC-adresser inte har uppnåtts så kommer switchen lagra MAC-adressen i minne och tillåta trafiken. Man kan även köra något som kallas "sticky method", då säkrar switchen MAC-adresser på samma sätt som med dynamic men de sparas i NVRAM istället. Detta gör att de finns kvar genom reboots. Notera att sticky-adresser ej syns i running config. Utöver detta kan man ange MAC-adresser statiskt, detta gör man i running config under interfacet, vilket gör att man även kan spara det i startup config. En till grej som port-security gör är att kolla att MAC-adresser som är säkrade inte kommer in på någon annan port i VLANet än där de är säkrade (oavsett learning method). Port-security fungerar endast på portar som är statiskt konfigurerade som access eller trunk. Ska port security kombineras med HSRP bör BIA MAC användas.
interface [interface]
switchport mode access
switchport port-security
switchport port-security maximum 1
switchport port-security mac-address sticky
switchport port-security violation shutdown
Verify
show port-security interface
errdisable recovery cause psecure-violation
ACL
PACL
Port ACLs används ingress på Layer 2 interfaces på switchar.
interface gi0/2
ip access-group PACL in
mac access-group PACL in
Verify
show mac access-group
VACL
VLAN ACL är ingress, kollar både lokal och transit-trafik och funkar även med non-IP traffic.
access-list 100 permit ip any host 10.0.0.10
vlan access-map BLOCK-TO-SERVER 10
match ip address 100
action drop
vlan access-map BLOCK-TO-SERVER 20
action forward
Apply to vlan
vlan filter BLOCK-TO-SERVER vlan-list 10
Logging
vlan access-log maxflow 500
vlan access-log threshold 0
Storm Control
Storm control är teknik för att låta administratörer dämpa unicast-, multicast- eller broadcast-trafik på L2-interface. Det kan användas för att reducera skadan vid broadcast-stormar. Olika switchmodeller fungerar olika när det gäller EtherChannels kontra fysiska interface för Storm control. För att konfigurera Storm control måste man ange gränsvärde (rising) men falling är optional.
interface gi0/7
storm-control unicast level bps 1m 500k
storm-control multicast level pps 500
storm-control broadcast level 10
Ange vad som ska hända när tröskelvärde överskrids, t.ex. droppa frames eller skicka snmp-trap.
storm-control action trap
Verify
show storm-control
802.1x
802.1x är ett säkerhetsprotokoll som låter klienter (end devices) autentisera sig genom att prata EAP (RFC 3748) innan de får tillgång till tråd/trådlösa nätverk. Switcharna kan prata radius med authentication server som t.ex. kan vara en Windows-server eller en Cisco ISE. Authentication port-control används för att ställa en port i ett av tre operational modes: auto, force-authorized och force-unauthorized.
aaa authentication dot1x default group radius
dot1x system-auth-control
interface gi0/5
switchport mode access
dot1x port-control auto
Har man flera hostar på samma port så kan man låta varje mac-adress autentisera sig.
interface gi0/5
authentication host-mode multi-host
Om man vill testköra (dry-run) sin autentiseringslösning kan man använda öppen auth, då skickas authentication data till Radius-servern men porten agerar vanlig port (alltså tillåter trafik på access vlan).
interface gi0/5
authentication open
Man kan slå på att alla andra får prata ut genom porten men inkommande frames accepteras endast om auth går igenom. Detta är t.ex. användbart för PXE.
interface gi0/5
authentication control-direction in
Verify
show dot1x
DAI
För att skydda sitt L2-nätverk mot MITM-attacker som använder G-ARP kan man använda Dynamic ARP inspection. DAI kräver DHCP Snooping eftersom inkomna ARP-meddelanden valideras mot snooping-databasen. Om inte ARP:en stämmer överens mot det som står i databasen kommer frames att droppas, SW_DAI-4-DHCP_SNOOPING_DENY. Man slår på DAI per VLAN man vill skydda.
ip arp inspection vlan 10
show ip arp inspection vlan 10
Man kan även kontrollera IP-avsändare och mottagare i paketen utifrån ARP-information. Detta kollar även ARP bodies efter invalid eller oväntade IP-adresser som 0.0.0.0, 255.255.255.255 och alla multicast-adresser.
ip arp inspection validate ip
Konfigurera interface som trusted för ARP. På dessa inspekteras ej ARP-meddelanden.
interface gi0/7
ip arp inspection trust
Static entries behövs för hostar som inte använder DHCP.
arp access-list ARP_ACL
permit ip host 10.0.0.30 mac host 0011.2233.4455
ip arp inspection filter ARP_ACL vlan 10
Eftersom DAI gör att switchen jobbar mer kan man överlasta den genom att skicka ett stort antal ARP-meddelanden. DAI har därför default en limit på 15 ARP-meddelanden per port per sekund.
interface gi0/7
ip arp inspection limit 15
Logging
ip arp inspection vlan 10 logging acl-match
ip arp inspection log-buffer entries 32
ip arp inspection log-buffer logs 5 interval 1
Verify
show ip arp inspection
MACsec

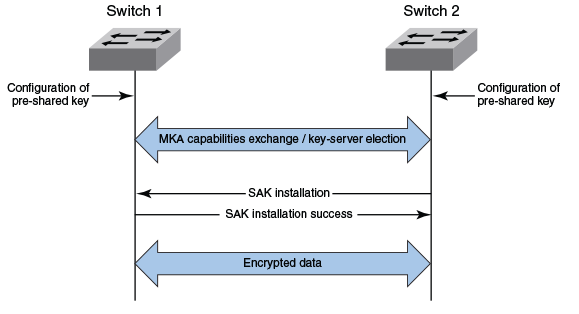

En del Nexus-switchar har line rate encryption capabilities. MACsec Layer 2 security krypterar paketen hop-by-hop. Detta skyddar mot wiretapping och MITM samtidigt som det gör att man kan inspektera, monitorera, QoS-tagga och forwardera frames som vanligt fast trots att det är krypterat on the wire. För att upptäcka MACsec peers och förhandla nycklar mellan MACsec-deltagare används MACsec Key Agreement (MKA) protocol. Sedan används Secure Association Key (SAK) för att kryptera och avkryptera på data plane. En MACsec keychain kan ha multipla PSKs, var och en med egen key ID och valfri lifetime. En MACsec-session kan t.ex. faila pga key/key name (CKN) mismatch eller att key duration har gått ut. Om den failar så kan man ha en fallback session som tar över, då måste man ha en fallback key konfad. En fallback session gör att man slipper nertid när primary session går ner och man får lite tid på sig att fixa problemet.
Overview
