Ethernet VPN (RFC 8365) är en modernare variant än VPLS för att tillhandahålla Ethernet multipoint services över IP (VXLAN) eller MPLS (RFC 7432) utan att behöva en central controller. EVPN är en adressfamilj i BGP som används för peer discovery och för att distribuera lokala MAC-adresser och MAC/IP bindings till andra tunnel endpoints. Man använder både L2 och L3 forwarding information och det fungerar ihop med externa IP-prefix. Next-hop i EVPN-uppdateringarna är antingen egress Label Switch Router eller VXLAN Tunnel Endpoint. EVPN skalar bra och har bl.a. features för att hålla koll på hostar som flyttar mellan datacenter (sekvensnummer-community i annonseringarna) och kan då konvergera snabbt. Ett EVPN-nätverk kan göra både bridging och routing och har inbyggd support för multi-tenancy (VPN). DHCP Snooping supporteras inte på VXLAN VLAN.
EVPN är ett öppet protokoll så det finns interoperability med andra network vendors, se t.ex. Arista, Cumulus och Quagga EVPN.
Route types # Ethernet Auto-Discovery Route
- MAC/IP Advertisement Route
- Inclusive Multicast Ethernet Tag Route
- Ethernet Segment Route
- IP Prefix Route
Type 5 Routes format {| class="wikitable" | Encapsulation: | MPLS | VXLAN |- | RT-5 Route: | IP Prefix | IP Prefix |- | RD: | L3 RD | L3 RD |- | IP Length: | prefix length | prefix length |- | IP Address: | IP | IP |- | Label: | BGP MPLS Label | L3VNI |- | Ext Communities: | RT for IP-VRF | RT for IP-VRF, Tunnel Type VxLAN, Router MAC |- |}
Underlay
Underlay routing kan göras med IGP, iBGP eller eBGP. Alla VTEP:s måste kunna nå varandra med jumbo frames. Alla hårdvaruplattformar har inte stöd för Head-end Replication (aka Ingress Replication) för att lösa tenant BUM så t.ex. med Nexus 5k måste man även köra PIM Bidir i underlay. Notera att IGP-annonsering av NVE loopback address efter boot default kommer att suppressas under 300 sekunder för att overlay ska hinna konvergera. Detta går att ställa in under interface nve 1.
Simpelt NX-OS exempel
feature ospf
interface loopback0
description VTEP
ip address 1.1.1.1/32
ip router ospf 1 area 0
interface Ethernet1/1
description Uplink
no switchport
medium p2p
mtu 9216
ip address 10.0.2.2/30
no shutdown
ip router ospf 1 area 0
Det går även köra upplänkarna IP unnumbered.
Overlay
EVPN-peering för DC VXLAN-overlay kan göras både med iBGP och eBGP, det är designen som avgör.
Konfig för leafs oavsett iBGP eller eBGP overlay.
feature bgp
feature vn-segment-vlan-based
feature nv overlay
nv overlay evpn
interface nve1
no shutdown
host-reachability protocol bgp
source-interface loopback0
IBGP
Den simplaste EVPN fabricen är IBGP overlay med IGP underlay.
router bgp 65000
address-family l2vpn evpn
neighbor 2.2.2.2
remote-as 65000
update-source loopback0
address-family l2vpn evpn
send-community
send-community extended
Route Reflector Precis som med övriga adressfamiljer kan man med hjälp av route reflector öka skalbarhet och förenkla konfigurationen. Spine-switchar kan t.ex. stå för denna roll i en IBGP EVPN setup.
router bgp 65000
address-family l2vpn evpn
neighbor 1.1.1.0/24
remote-as 65000
update-source loopback0
address-family l2vpn evpn
send-community extended
route-reflector-client
EBGP
Om man bygger sin fabric med EBGP EVPN så måste next-hop-unchanged konfas på spines peeringar mot leaf. Om man kör med autoderiverade RTs måste man skriva om dem innan de når leaf samt att spine switches inte har någon VRF-konfig så man måste slå på retain route-target.
route-map NH-Unchanged permit 10
set ip next-hop unchanged
router bgp 65000
address-family l2vpn evpn
retain route-target all
neighbor 1.1.1.0/24
remote-as 65001
address-family l2vpn evpn
route-map NH-Unchanged out
rewrite-evpn-rt-asn
All leaf same ASN Spine
router bgp 65000
neighbor 1.1.1.1 remote-as 65001
address-family l2vpn evpn
disable-peer-as-check
Leaf
router bgp 65001
neighbor 2.2.2.2 remote-as 65000
address-family l2vpn evpn
allowas-in
Verify Overlay
show nve int nve1
show nve peers detail
show bgp l2vpn evpn summary
show nve internal platform interface nve 1 detail
Bridging

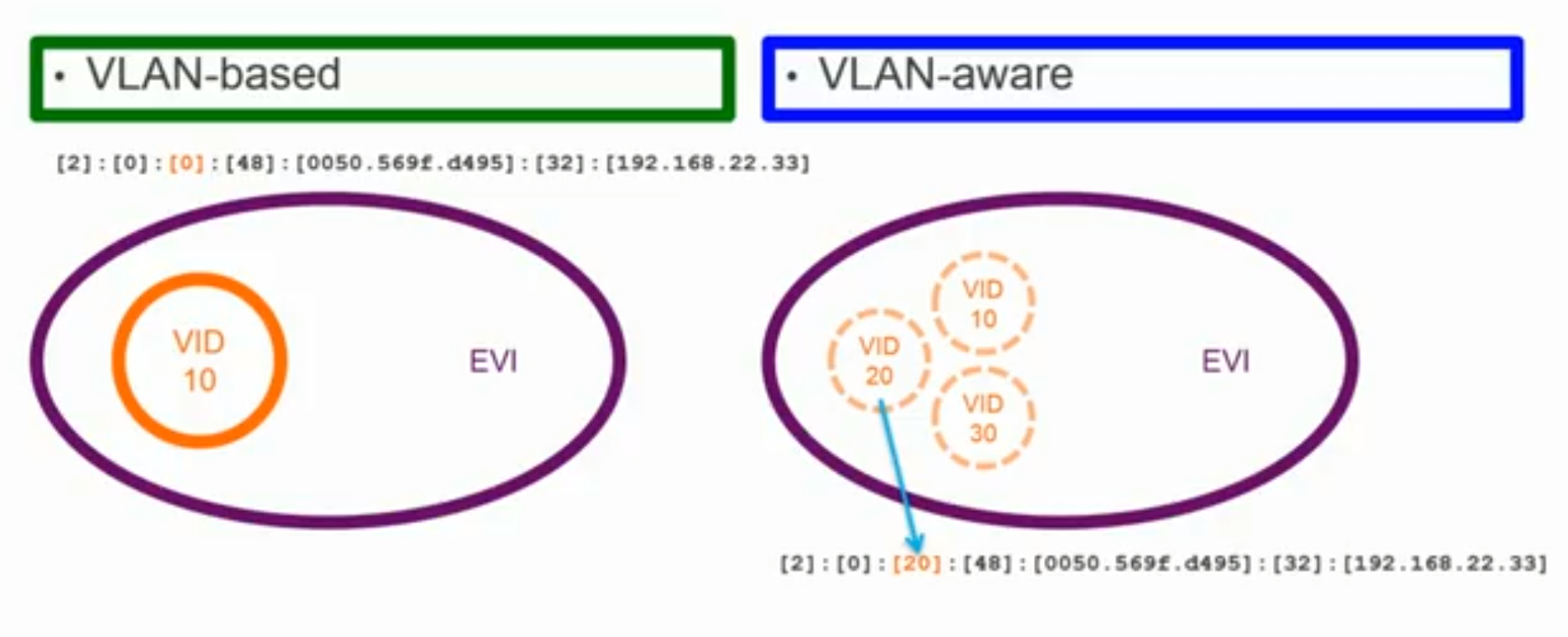

På varje leaf switch mappas local VLAN till ett VNI (VLAN-based mode).
vlan 100
vn-segment 10100
vlan 101
vn-segment 10101
HER mha EVPN route typ 3
interface nve1
member vni 10100
ingress-replication protocol bgp
member vni 10101
ingress-replication protocol bgp
RD och RT för bridging. RT-import/export görs automatiskt utifrån ASN och VNI.
evpn
vni 10100 l2
rd auto
route-target import auto
route-target export auto
exit
vni 10101 l2
rd auto
route-target import auto
route-target export auto
exit
Verify
show nve vni
show nve peers data-plane detail
show l2route evpn mac-ip all
show forwarding nve l3 peers
show mac address-table
show system internal l2fwder mac #Nexus 9000v
vPC
Om man kör vPC får man sätta upp sina VTEP-interface (loopback) med dubbla IP-adresser där secondary IP address används för all VXLAN-trafik. Secondary ska vara samma på både vPC-peers och det är så dom presenterar sig själva som en enda VTEP till remote NVE peers. CFS dubbelkollar att man har gjort rätt. Sista oktetten i loopbacks primära IP-adress används för att generera RMAC när man kör vPC. Varje vPC-peer har separata BGP-sessioner till spine. I övrigt måste de ha identisk konfiguration när det gäller VLAN, VNI och NVE (show vpc consistency-parameters vni).
interface loopback0
ip address 100.0.0.11/32
ip address 100.0.0.100/32 secondary
vPC Domain best practice när man kör EVPN.
vpc domain 1
peer-switch
peer-keepalive destination 10.0.0.2 source 10.0.0.1
peer-gateway
ipv6 nd synchronize
ip arp synchronize
vPC Fabric Peering I nyare NX-OS på N9k behövs ingen fysisk peer-link längre utan man kan köra CFSoIP över fabricen, detta sparar portar och kallas vPC Fabric Peering. Data plane traffic görs över en VXLAN-tunnel. Man berättar för switchen vilka som är fabric-länkar och dessa trackas då.
hardware access-list tcam region in-flow-redirect 512
vpc domain 1
peer-keepalive destination 10.0.0.2 source 10.0.0.1
virtual peer-link destination 10.0.10.2 source 10.0.10.1/32
peer-switch
peer-gateway
ip arp synchronize
ipv6 nd synchronize
Verify
show vpc
show vpc fabric-ports
show vpc virtual-peerlink vlan consistency
advertise-pip Default annonseras alla Layer-3 routes med secondary IP address (VIP) på VTEP. Prefix routes och leaf switch generated routes synkas ej mellan vPC leaf switches. Om t.ex. vPC-switch och dennes peer har asymmetric external Layer-3 connections och vissa routes endast är nåbara via den ena eller om man ska agera DHCP Relay åt tenants så kan traffic blackholing uppstå med default beteendet. Man kan därför konfa att route type 5 routes ska annonseras med primary IP address så det blir next-hop för fabricen.
router bgp 65000
address-family l2vpn evpn
advertise-pip
Backup routing Om den ena vPC-peeren tappar sina upplänkar till spine och man inte har någon backup routing så uppstår traffic blackholing. Detta kan man motverka genom att bygga en backup-väg över peer-linken till den andra peeren.
vlan 99
interface vlan99
ip address 10.99.99.1/30
ip router ospf 1 area 0.0.0.0
ip pim sparse-mode
Nexus 5600
vpc nve peer-link-vlan 99
BD-oriented mode
I VLAN-based mode är VNI-to-VLAN mapping switch wide men om man lägger in bridge domains emellan så kan man uppnå att VNI-to-VLAN mapping endast är port wide. Dvs man kan använda samma 802.1Q tag på flera portar men de är mappade till olika VNI:er. Konfen ser lite annorlunda ut men både bridging och routing funkar.
Nexus 7k
feature vni
feature-set fabric
feature fabric forwarding
vni 10000
system bridge-domain 100
bridge-domain 100
member vni 10000
encapsulation profile vni Tenant1-101
dot1q 101 vni 10000
interface e2/1
no switchport
service instance 1 vni
no shutdown
encapsulation profile Tenant1-101 default
interface Bdi 100
vrf member Tenant1
ip address 10.0.0.1/24
Routing
NX-OS gör endast symmetric vxlan routing, dvs EVPN-routes har både L2VNI och L3VNI. Man anger NVE overlay VLAN:s. Dessa ska ej användas som vanliga VLAN.
system vlan nve-overlay id 3001-3200
RT-import och export görs automatiskt utifrån ASN och VNI.
vrf context Tenant1
vni 30001
rd auto
address-family ipv4 unicast
route-target both auto
route-target both auto evpn
Varje tenant VRF behöver ett VRF overlay VLAN och ett SVI för VXLAN routing.
interface nve1
member vni 30001 associate-vrf
vlan 3001
vn-segment 30001
interface Vlan3001
no shutdown
mtu 9216
vrf member Tenant1
ip forward
ipv6 forward
Verify
show nve vrf
show nve internal bgp rnh database vni 30001
Exempel, tenant routing table
routing-context vrf Tenant1
show ip route
10.1.0.10/32, ubest/mbest: 1/0
*via 100.64.0.11%default, [200/0], 00:02:44, bgp-65000, internal, tag 65000 (evpn) segid: 30001
tunnelid: 0xa000003 encap: VXLAN
Troubleshooting
show troubleshoot l3 ipv4 10.0.0.10 src-ip 10.0.0.20 vrf Tenant1
Anycast GW
Om man slår på anycast gateway feature för ett VNI så måste det enableas på alla VTEP:s där VNI finns.
fabric forwarding anycast-gateway-mac 0000.1111.2222
interface Vlan100
vrf member Tenant1
ip address 10.0.0.1/24
fabric forwarding mode anycast-gateway
no shut
ARP Suppression
Man kan låta en lokal ARP-proxy hantera requests för att suppressa ARP flooding över VXLAN så mycket som möjligt. Notera att ARP Suppression inte jobbar med något IPv6-relaterat.
interface nve1
member vni 10100
suppress-arp
member vni 10101
suppress-arp
show ip arp suppression-cache detail
OBS på vissa plattformar måste man karva TCAM för att kunna konfigurera arp-suppression. Här är ett exempel för Nexus 9000v.
show run all | inc "hardware access-list tcam region"
hardware access-list tcam region span 0
hardware access-list tcam region racl 512
copy run start
reload
hardware access-list tcam region arp-ether 256 double-wide
copy run start
reload
External Connectivity
Prefix-based routing (Type-5 Routes) används primärt för destinations utanför DC. IP-VRF till IP-VRF görs enligt interface-less model dvs routsen har en RMAC attached.
router bgp 65000
address-family l2vpn evpn
maximum-paths ibgp 4
vrf Tenant1
address-family ipv4 unicast
advertise l2vpn evpn
redistribute direct route-map ALLOW-ALL
Verify
show bgp ip unicast vrf Tenant1
Exempel på släppa ut en tenant (10.0.0.0/24) ifrån evpn-vxlan-fabricen. Vanlig OSPF pratas mellan border leaf och external device. På border leaf:
router ospf 100
vrf Tenant1
redistribute bgp 65000 route-map ALLOW-ANY
router bgp 65000
vrf Tenant1
address-family ipv4 unicast
advertise l2vpn evpn
redistribute ospf 100 route-map ALLOW-ANY
aggregate-address 10.0.0.0/24
DHCP Relay
VXLAN EVPN har stöd för DHCP relay-funktionalitet. I en multi-tenant-lösning används tre suboptions av Option 82.
- Sub-option 151 - Virtual Subnet Selection
- Sub-option 11 - Server ID Override
- Sub-option 5 - Link Selection
feature dhcp
service dhcp
ip dhcp relay
ip dhcp relay information option
ip dhcp relay information option vpn
ipv6 dhcp relay
Om DHCP-server är nåbar i default-VRFen.
interface Vlan1001
description Tenant facing SVI
ip dhcp relay address 100.0.1.10 use-vrf default
Om DHCP-server finns i tenant-VRF måste man skapa ett unikt tenant-loopback per VTEP eftersom det måste vara en unik IP-adress som source för de relayade DHCP-paketen för att servern ska kunna svara till rätt relay agent.
interface loopback11
vrf member Tenant1
ip address 11.11.11.11/32
interface Vlan1001
description Tenant facing SVI
ip dhcp relay address 100.0.1.10
ip dhcp relay source-interface loopback11
Multicast
EVPN kan lösa IPv4 routed multicast för tenants (TRM). Man kör MVPN ovanpå vxlan-fabricen för att förhindra onödig multicast-forwardering, samma som i MPLS-nät fast utan PIM. Man använder ngMVPN, det behövs ingen RP och designated router är distribuerad (Anchor DR). Inga PIM- eller IGMP-paket skickas alltså över fabricen utan BGP gör jobbet. PIM ASM och PIM SSM funkar i overlay men inte PIM BiDir. Man har en multicastgrupp i underlay per vrf (coret måste vara multicast-baserat). L2 only mode finns också när man t.ex. inte har någon VRF. Med TRM så är inte advertise-pip och advertise virtual-rmac supporterat.
feature ngmvpn
ip igmp snooping vxlan
advertise evpn multicast
ip multicast overlay-spt-only
Tenant
interface loopback 300
vrf member Tenant-TRM
ip address 1.1.1.1/32
ip pim sparse-mode
vrf context Tenant-TRM
vni 30000
ip pim rp-address 1.1.1.1 group-list 224.0.0.0/4
ip pim ssm range 232.0.0.0/8
address-family ipv4 unicast
route-target both auto
route-target both auto mvpn
route-target both auto evpn
IP 1.1.1.1 ska finnas på alla VTEPs samt att "ip pim sparse-mode" ska läggas på tenants L3SVI:er.
Verify
show fabric multicast vrf all
show fabric multicast globals
VXLAN EVPN Multi-Site
Man kan bygga en multisite lösning genom att upprätta eBGP-sessioner mellan så kallade border gateways och låta dem skriva om next-hop i EVPN-uppdateringarna, dvs reoriginera EVPN-routes. VTEPs ser endast neighbors och border gateways i sin egen fabric. Alla externa routes har border gateway som next-hop och BGW gör data plane decapsulation och re-encapsulation. Det går alltså att sträcka L2 mellan siter men man får åtminstone protection och enforcement points i form av BGWs och storm-control. BGW-rollen går även att kombinera med vanlig VRF-Lite, t.ex. om det kommer in back-to-back VRF kopplingar för tenants.
Varje sites border gateways sätts upp som anycast (virtual IP), för lastdelning och redundans, och BGWs pratar VIP till VIP med varandra mellan siterna. Utöver VIP har varje BGW en PIP (man använder primary VTEP IP), den används för L2 BUM. Mellan siter är det endast ingress replication för BUM-transport men inom siterna kan det vara PIM ASM eller ingress replication. Det behöver heller inte matcha mellan siterna. BGWs blir BUM-DF per L2VNI, på så sätt distribueras trafiken. Election process görs och DF synkas med hjälp av Route Type 4 (Ethernet segment route) mellan BGWs inom siten. BGW har flera inbyggda split horizon regler för att kunna flooda till alla samtidigt som loopar undviks. Det finns även pseudo-BGW, dvs leaf utan spine. Då har man ingen internal site vtep neighbor. Det är t.ex. användbart vid migreringar in i en EVPN/VXLAN fabric.
evpn multisite border-gateway
interface loopback 100
description Anycast BGW IP
interface nve 1
source-interface loopback 0
host-reachability protocol bgp
multisite border-gateway interface loopback 100
member vni 200 #Every L2VNI that needs stretch
multisite ingress-replication
interface ethernet1/1
description DCI
evpn multisite dci-tracking
interface ethernet1/2
description Spine
evpn multisite fabric-tracking
router bgp 65000
address-family l2vpn evpn
neighbor 10.0.0.2
remote-as 65001
peer-type fabric-external
address-family l2vpn evpn
rewrite-evpn-rt-asn
Tracking är mandatory annars reorigineras inga EVPN routes, det görs endast om det finns DCI/fabric links som är uppe. Man konfar heller inte next-hop-self, detta händer av sig själv eftersom EVPN fungerar så default.
show nve multisite
show nve ethernet-segment
show nve multisite dci-links
show nve multisite fabric-links
För "show nve ethernet-segment" notera att L3VNI alltid står som aktiv på alla BGWs eftersom designated-forwarder election inte görs för dem.
Storm-control
evpn storm-control broadcast level 10
Overlay Stitching
Man kan binda ihop overlays med hjälp av EVPN, t.ex. VXLAN \<-> MPLS VPN.
IOS-XE
vrf definition Tenant1
rd 125:101
address-family ipv4
route-target export 65000:30001
route-target import 65000:30001
route-target export 65000:30001 stitching
route-target import 65000:30001 stitching
exit-address-family
bridge-domain 3001
member vni 30001
interface BDI3001
vrf forwarding Tenant1
ip address 169.254.0.1 255.255.255.0
encapsulation dot1Q 3001
no shut
interface nve1
no ip address
no shutdown
source-interface Loopback0
host-reachability protocol bgp
member vni 30001 vrf Tenant1
router bgp 65000
bgp log-neighbor-changes
no bgp default ipv4-unicast
no bgp default route-target filter
neighbor 10.0.0.11 remote-as 65000
neighbor 10.0.0.11 update-source Loopback0
neighbor 10.0.0.250 remote-as 65000
neighbor 10.0.0.250 update-source Loopback0
address-family vpnv4
import l2vpn evpn re-originate
neighbor 10.0.0.250 activate
neighbor 10.0.0.250 send-community extended
exit-address-family
address-family l2vpn evpn
import vpnv4 unicast re-originate
neighbor 10.0.0.11 activate
neighbor 10.0.0.11 send-community both
exit-address-family
Detta autoskapas på ASR.
interface Tunnel0
ip unnumbered Loopback0
no ip redirects
ip mtu 9216
tunnel source 10.0.0.25
tunnel mode udp multipoint
tunnel src-port 4789
NXOS
vrf context Tenant1
vni 30001
rd auto
address-family ipv4 unicast
route-target both auto
route-target both auto evpn
router bgp 65000
neighbor 10.2.2.2 remote-as 65000
address-family vpnv4 unicast
import l2vpn evpn reoriginate
neighbor 10.10.10.201 remote-as 65000
address-family l2vpn evpn
import vpn unicast reoriginate
IOS-XR
MPLS Data Plane
Multihoming
Man har en label för unicast och en multicast label för BUM. Label allocation görs per BD. Det finns också en label som används för split-horizon. För unicast är det all active men för BUM så finns det en DF. Route type 4 används för DF election, detta görs lastdelat udda/jämna EVI-ID. Både RD och RT autogenereras.
Leaf
interface TenGigE0/0/0/1
description "Link to Host"
bundle id 1 mode active
load-interval 30
!
interface Bundle-Ether 1
lacp system mac 1101.1111.1111
load-interval 30
!
evpn
evi 100
advertise-mac <- enable RT 2 mac-only
!
interface Bundle-Ether 1
ethernet-segment
identifier type 0 11.11.11.11.11.11.11.11.11
bgp route-target 1111.1111.1111
!
!
l2vpn
bridge group Cust1
bridge-domain 100
interface BE1
evi 100
!
!
router bgp 1
address-family l2vpn evpn
!
neighbor-group RR
address-family l2vpn evpn
Verify
show evpn ethernet-segment detail
show evpn evi
show evpn evi mac
Bring down AC För att undvika traffic blackholing när man tappar upplänkar kan man ange att AC ska stängas när noden är isolerad.
evpn
group 1
core interfacecore interface!
core-isolation-group 1
Single-Active Multihoming
evpn
interface Bundle-Ether 1
ethernet-segment
load-balancing-mode single-active
Routing
cef adjacency route override rib
!
interface BVI100
host-routing <- enable RT 2 mac+IP
vrf Cust1
ipv4 address 10.0.0.1 255.255.255.0
mac-address 0000.0000.0111
!
router bgp 1
address-family vpnv4 unicast
!
vrf Cust1
rd auto
address-family ipv4 unicast
additional-path receive
maximum-paths ibgp 2
redistribute connected
VPN Stitching EVPN\<->VPNv4/6 interconnect
route-policy rt2-filter
if destination in (0.0.0.0/0 ge 32) then
drop
else
pass
endif
end-policy
!
router bgp 1
address-family l2vpn evpn
import stitching-rt re-origiante
advertise vpnv4 unicast re-originated stitching-rt
!
address-family vpnv4 unicast
import re-originate stitching-rt
route-policy rt2-filter out
advertise vpnv4 unicast re-originated
