Cisco Nexus
Cisco Nexus switchar är designade för datacenter. De kör NX-OS som bygger på en nedbantad variant av Linux kernel. De har stöd för tekniker som FabricPath och vPC och går att konfigurera med CLI (SSH/console) eller XML baserat på NETCONF. För virtuell instans se Nexus VDC och för virtuell switch se Nexus 1000V och Nexus 9000v (nedan).
Nexus 9000 Taxonomy
Konfiguration
hostname Nexus-01
service password-encryption
no ip domain-lookup
user admin password bigdog role vdc-admin
Management
interface mgmt0
ip address 10.0.0.10/24
vrf context management
ip route 0.0.0.0/0 10.0.0.1
Slå på loggmeddelanden och färgkodning i SSH terminal.
terminal monitor
terminal color persist
Slå på features görs efter behov.
feature ssh
feature fex
feature lacp
feature vpc
Global
system default switchport shutdown
port-channel load-balance ethernet source-dest-port
clock timezone CET 1 0
clock summer-time CEST 5 Sunday March 02:00 5 Sunday October 02:00 60
Show
show module
show system resources
show cli history unformatted
show cli history config-mode
Alias, exempel
cli alias name wr copy running-config startup-config
cli alias name diff show running diff
cli alias name changeto switchto vdc
Jumbo frames Nexus 5K Detta gäller för L2 interface. Vill man vara någorlunda granulär kan man köra jumbo frames per vlan. Show interface visar inte rätt eftersom Nexus 5k inte har stöd för per interface MTU utan man får använda show queuing. Se även QoS för NX-OS för mer info.
policy-map type network-qos JUMBO-MTU
class type network-qos class-default
mtu 9216
system qos
service-policy type network-qos JUMBO-MTU
show queuing interface e1/1
Nexus 7K, denna globala inställning säger vad man max får konfa under interfacen.
system jumbomtu 9216
API NX-OS har stöd för flera olika API:er.
feature netconf
feature restconf
feature grpc
Troubleshooting NX-OS har en on-device log file med de exec level configuration commands som körts.
show accounting log
Visa historical event log för Layer 2 MAC-databasen.
show system internal l2fm l2dbg macdb address 0011.2233.4455 vlan 100
Routing and forwarding
show forwarding ip route
show forwarding adjacencyshow hardware mac address-table 1
Verify ECMP
show routing hash
Nexus 9K, för att smidigt se om t.ex. en counter räknar upp eller ej.
watch differences interval 1 show interface e1/1
watch show interface counters table
Alternativt
show int eth1/10 | diff
show int eth1/10 | diff
VLAN Man kan kolla vilka VLAN som är reserverade och används internt.
show vlan internal usage
Sätt switchen i maintenance mode.
system mode maintenance [dont-generate-profile]
show system mode
show config-profile
Software Reload Endast mjukvaran startar om. Data plane påverkas inte men control plane är nere några minuter. OBS om detta failar av någon anledning så bootar switchen om som vanligt.
soft-reload
Licens
license grace-period
show license brief
show license usage
show license host-id
Shell Bash Access, här blir man root.
feature bash-shell
run bash
Secure Guest Shell är en kombination av bash och en secure Linux environment med ett modifierbart root system. Detta körs i en Linux Container. Man kan ändra resurstilldelning för en guestshell-contatiner med guestshell resize.
guestshell
show virtual-service list
Python
switch# python
from cli import *
import yaml
cli('configure terminal ; interface loopback 5 ; no shut')
intflist = yaml.safe_load(clid('show interface brief'))
Scheduler NX-OS har en inbyggd schemaläggare som kan användas för att köra kommandon vid valda tidpunkter.
feature scheduler
scheduler job name CLEAR-STATISTICS
clear counters interface all
exit
scheduler schedule name EVERYDAY
job name CLEAR-STATISTICS
time daily 23:30
exit
show scheduler schedule
CoPP
control-plane
service-policy input copp-system-policy-scaled-l2
FIPS
fips mode enable
show fips status
Git repo backup
event manager applet gitpush
event cli match "copy running-config startup-config"
action 1 cli copy running bootflash:running.latest
action 2 cli run guestshell python /home/admin/upload_git.py
action 3 event-default
Adjacency Manager Nexus adjacency manager finns på den aktiva supervisorn och håller adjacency information för olika protokoll inklusive ARP, NDP och static mappings. Adjacency Manager populerar t.ex. IPv4 RIB:en med routes lärda från ARP. Dessa är host-routes och har Administrative Distance 250, detta går dock att ställa om.
ip adjacency route distance 250
ipv6 adjacency route distance 250
iCAM Nexus 9000 har stöd för Intelligent CAM Analytics and Machine-learning feature. Man kan se traffic analytics per feature samt TCAM resources och entries.
feature icam
show icam scale
CLI variables cli var name MYINF interface e1/10
show cli variables
tac-pac bootflash:$(SWITCHNAME)-$(TIMESTAMP)-show-tech-all.gz
PTP

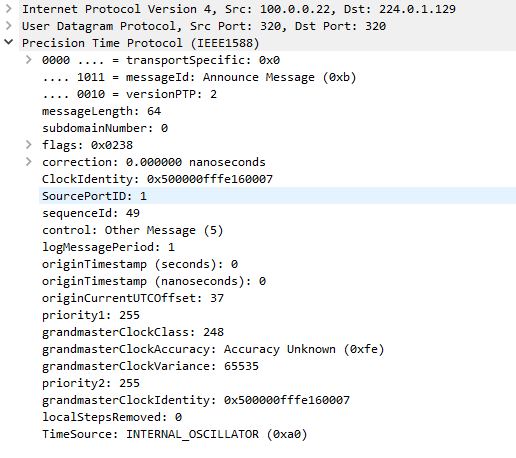

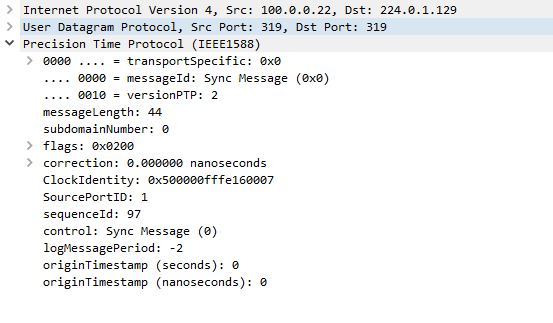

PTP är ett time synchronization protocol för noder i ett nätverk. Hardware timestamps används för att ge bättre noggrannhet än andra protokoll som t.ex. NTP. PTP är ett distribuerat protokoll och ett PTP-system kan bestå av en kombination av PTP och icke-PTP devices. Ordinary clocks organiseras i en master-slave synchronization hierarki med en grandmaster clock på toppen som bestämmer referenstiden för hela systemet. PTP-processen består av två faser: etablera master-slave hierarkin och synka klockorna. PTP transporteras med UDP över multicast. För att hantera sin egen interna queuing eller snarare delays in queues kan en switch agera enligt transparent clock model eller boundary clock model. PTP är inte supporterat på FEX interface.
feature ptp
ptp sourceptp domain 0 #Default
interface ethernet1/1
switchport
ptp
Verify
show ptp brief
show ptp clock
show ptp port interface ethernet 1/2
Fabric Extender
FEXar är remote linjekort man sprider ut i sitt DC för att få fördelar från både ToR-kabeldragning och EoR-management. Man kopplar in FEXar till Nexus-switchar eller UCS FI:s och sedan strömsätter man dem och associering görs automatiskt. För att upptäcka varandra använder FEX och parent switch Satellite Discovery Protocol (SDP). Får en FEX svar så startar den Satellite Registration Protocol (SRP). Därefter är FEXen registrerad med parent. Med hjälp av control VLAN 4042 och interna IP-adress 127.15.1.100 används Virtual Interface Configuration protocol för att konfa FEXens portar. SDP skickas periodvis och fungerar även som en keepalive mekanism. Om alla upplänkar går ner kommer FEXen att stänga alla sina interface, detta gör att dual homed servrar kan faila över till den andra FEXen.
Upplänkar på FEX kallas Fabric Interface. Server facing interfaces kallas Host Interface. Varje HIF har ett Virtual Interface inuti FEXen, detta får sin konfig ifrån parent switch. Varje VIF binds till ett Logical Interface i parent switch, detta har VLAN membership, ACL:er, etc. Mappningen mellan VIF och LIF görs med hjälp av en speciell tag i Ethernet framesen som går mellan FEX och parent. Denna logiska länk kallas VN-Link och taggen heter VNTag. Cisco VNTag har en egen ethertype och innehåller bl.a. Direction bit, Pointer bit, Looped bit, Version och Source och Destination Virtual Interface. Paket som kommer in på ett Host Interface skickas alltid till parent även om t.ex. destination är en annan port på samma FEX.
FEXar har INTE stöd för:
Supported Topologies Man kan koppla in FEXar single homed eller dual homed beroende på om det som ska ansluta till FEXarna ska vara single eller dual homed.
Konfiguration Notera att dual-homed FEXes måste ha identisk konfiguration, dvs Nexus-switcharna ska ha matchande FEX-relaterad konfig. Detta kan antingen göras manuellt eller med en configuration synchronization service som finns inbyggd i NX-OS. Config sync kan dock ställa till med konstiga fel så fördelaktigt görs detta med något externt automationsverktyg. När man konfar en port-channel till FEXen (vilket man bör) måste pinning max-links 1 vara satt samt att mode on måste köras eftersom FEX ej har stöd för LACP. MTU på FEXar styrs av network QoS policy så för att ändra MTU på FEX-portar måste även MTU på fabric portar ändras. Notera att FEXar kräver minst 1058 bytes annars misslyckas registreringen med parent switch. Man kan konfa FEX innan den är online med hjälp av pre-provision, se nedan. Man måste göra modelval för att parent ska veta hur många och vilka sorts interface som finns på FEXen. Giltiga FEX-nummer är 101-199.
Do not power on the FEX until all cabling and uplink port provisioning on the uplinked Nexus has been completed.
Single homed FEX
fex 101
pinning max-links 1
description "FEX101"
interface port-channel101
description FEX101
switchport mode fex-fabric
fex associate 101
interface Ethernet1/1
description FEX101, Uplink 1
switchport mode fex-fabric
fex associate 101
channel-group 101
no shutdown
interface Ethernet1/2
description FEX101, Uplink 2
switchport mode fex-fabric
fex associate 101
channel-group 101
no shutdown
Dual homed FEX
fex 111
pinning max-links 1
description "FEX111"
slot 111
provision model N2K-C2248TP-E-1GE
interface port-channel111
description FEX111
switchport mode fex-fabric
fex associate 111
vpc 111
interface Ethernet1/1
description FEX111, Uplink 1
switchport mode fex-fabric
fex associate 111
channel-group 111
no shutdown
interface Ethernet1/2
description FEX111, Uplink 3
switchport mode fex-fabric
fex associate 111
channel-group 111
no shutdown
Verify
show fex detail
show module fex
show interface fex-fabric
Om serienummer är satt i konfigen måste det stämma annars blir det "Identity-Mismatch". Står det inget i konfigen accepteras vad som blir connected.
Port Profiles
En port profile används för att skapa en mall med fördefinierad konfiguration för portar. Istället för att manuellt kopiera befintlig portkonfiguration till en ny port kan istället profilen appliceras på porten för en färdig och enhetlig konfiguration.
Skapa port-profile
port-profile ACCESS
switchport
switchport mode access
switchport access vlan 10
spanning-tree port type edge
spanning-tree bpdufilter enable
spanning-tree bpduguard enable
no shutdown
state enabled
Applicera port-profile, kan t.ex. appliceras under port-channel eller ethernet-interface.
interface ethernet 1/1
inherit port-profile ACCESS
Verifiering
show run interface ethernet 1/1 expand-port-profile
show port-profile
Checkpoint
Nexusswitchar har en inbyggd funktion för Configuration Roll Back. Checkpoint-featuren låter admins spara konfigurationssnapshots. Sedan kan man rollbacka när man behöver. Exempelvis när man tar bort en feature (no feature xxx) så skapar Feature Manager automatiskt en checkpoint.
Skapa checkpoint
checkpoint
Show checkpoints
show checkpoint summary
Diff
show diff rollback-patch checkpoint user-checkpoint-1 running-config
Rollback
rollback running-config checkpoint user-checkpoint-1
Delete
clear checkpoint database
Portmode
På vissa nexus-modeller kan man ställa olika portmodes, t.ex. 93180LC och YC. I LC modellen så kan man sätta 18x100g isället för 4x100g+28x40g, man kan också köra 6x100g+24x40g.
För att ställa in 18x100g
hardware profile portmode 18x100g
För 6x100g+24x40g
hardware profile portmode 6x100g+24x40g
För 4x100g+28x40g
hardware profile portmode 4x100g+28x40g
Man måste sedan spara configen och starta om switchen för att detta skall börja gälla.
Nexus 9000v
Nexus 9000v Switch är en virtuell maskin som man kan använda för att testa NX-OS features. Nexus 9000v funkar t.ex. i EVE-NG. Dock funkar inte alla features, t.ex. QoS, BFD, Storm-control, FCoE och MACsec.
Man måste lägga in i startup-config vilken image switchen ska boota ifrån. Här följer lite grundkonfig.
hostname N9K01
boot nxos bootflash:/nxos.7.0.3.I7.3.bin
feature lldp
terminal width 110
spanning-tree mode mst
line console
exec-timeout 0
policy-map type control-plane COPP
control-plane
service-policy input COPP
Detta kommando används istället för show mac address-table på Nexus 9000v.
show system internal l2fwder mac
Ansible
ansible-galaxy collection install cisco.nxos
nxos.yml
---
ansible_connection: ansible.netcommon.httpapi
ansible_httpapi_use_ssl: true
ansible_httpapi_validate_certs: false
ansible_network_os: cisco.nxos.nxos
ansible_user: admin
ansible_password: password
hosts.yml
---
all:
hosts:
switch1:
ansible_host: 10.0.0.40
switch2:
ansible_host: 10.0.0.41
ansible.cfg
[defaults]
collections_paths = ./collections
inventory = ./inventory
forks = 15
stdout_callback = yaml
